有機(jī)防火堵料根據(jù)BG23864-2009標(biāo)準(zhǔn)研制成功的新型產(chǎn)品,具有耐火極限高、發(fā)煙量低等特點(diǎn)。該產(chǎn)品還具有良好的可塑性,耐酸、耐堿、耐腐蝕性,施工、維修比較方便,并能與其他封堵材料（如防火包等）合并應(yīng)用。

有機(jī)防火堵料適用于工礦企業(yè)、高層建筑、造船、冶金、發(fā)電、郵電中電線、電纜等貫穿物穿墻時(shí)的孔洞封堵,以防止發(fā)生火災(zāi)時(shí)火焰由孔洞向鄰室蔓延。

有機(jī)防火堵料是以有機(jī)合成樹脂為粘接劑，添加防火劑、填料等經(jīng)輾壓而成。該堵料長(zhǎng)久不固化，可塑性很好，可以任意地進(jìn)行封堵。這種堵料主要應(yīng)用在建筑管道和電線電纜貫穿孔洞的防火封堵工程中，并與無機(jī)防火堵料、阻火包配合使用。 無機(jī)防火堵料是一種灰色粉末狀材料，將其與水混合后可用于電線電纜的孔洞封堵或用作電線隧道的阻火墻。該防火堵料無毒、無氣味，有較好的耐水、耐油等性能，施工方法簡(jiǎn)單。其氧指數(shù)為100，屬不燃材料。耐火時(shí)間可達(dá)3小時(shí)能上能下。對(duì)一些永久性使用的工程，使用無機(jī)堵料既節(jié)省工程費(fèi)又使工程牢固。 [1]

技術(shù)參數(shù)

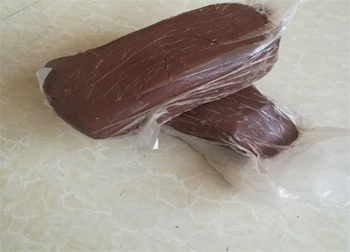

A.外觀：塑性固體，具有一定的柔韌性

B.密度：2.0×10三次方 kg/m3

C.耐水性：d: >3無溶脹和開裂

D.耐油性：d: >3無溶脹和開裂

E.腐蝕性: d: >7無腐蝕

F.耐火極限： >180min

(速固)技術(shù)指標(biāo)：

A.外觀：均勻粉末固體，無結(jié)塊

B.干密度：1.7×103 kg/m3

C.耐水性：水中浸泡3d后無溶脹

D.耐油性：d: >3無溶脹和開裂

E.腐蝕性：7d后無腐蝕

F.抗壓強(qiáng)度：6.5MPa

G.初凝時(shí)間：5min

H.料背火面無火焰穿出、未產(chǎn)生裂縫，未喪失完整性，堵料背火面最高溫升48.4℃，貫穿物背火端距堵料25mm處表面最高溫升95.6℃,未失去隔熱性。

I.耐火極限 ：>180min

防火阻燃劑和防火堵料具有相似的作用，在裝修中廣泛應(yīng)。

成分介紹

有機(jī)防火堵料是一種油灰狀阻燃材料，主要有氯化石蠟、瓷土粉等組成。

氯化石蠟是石蠟烴的氯化衍生物，具有低揮發(fā)性、阻燃、電絕緣性良好、價(jià)廉等優(yōu)點(diǎn)，可用作阻燃劑和聚氯乙烯助增塑劑。廣泛用于生產(chǎn)電纜料、地板料、軟管、人造革、橡膠等制品。以及應(yīng)用于涂料、潤(rùn)滑油等的添加劑。

氯化石蠟42為淡黃色粘稠液體。凝固點(diǎn)-30℃，相對(duì)密度1.16（25/25℃），不溶于水，溶于有機(jī)溶劑和各種礦物油中。

氯化石蠟52為淺黃色至黃色油狀粘稠液體。凝固點(diǎn) <-20℃，相對(duì)密度（25/25℃）1.22-1.26。溶于苯、醚，微溶于醇，不溶于水。

瓷土又名高嶺土，純粹的瓷土是一種白色或灰白色，有絲絹般光澤的軟質(zhì)礦物。瓷土是由云母和長(zhǎng)石變質(zhì)，其中的鈉、鉀、鈣、鐵等流失，加上水變化而成的，這種作用叫作“瓷土 化”或“高嶺土化”。一般瓷土多產(chǎn)于溫泉附近或石灰層周圍，可能就是這個(gè)原因。瓷土的熔點(diǎn)約在1780℃左右，實(shí)際上因?yàn)槎嗌俸胁患兾镔|(zhì)，所以它的熔點(diǎn)略為降低。純粹的瓷土存量不多，而且所謂純粹的瓷土，也沒有黏土那樣強(qiáng)的粘度。一般所說的瓷土如果放在顯微鏡下面來觀察，大部分帶有白色絲絹狀的光澤，銀光閃閃，是非常小的結(jié)晶，這就是所謂純粹的瓷土。此外，還含有未變質(zhì)的長(zhǎng)石、石英、鐵礦及其他 作為瓷土來源的巖石的碎片。 [2]

應(yīng)用范圍

適用于電力、電信、郵政、化工、工礦、企業(yè)、建筑及地下工程封堵各種貫穿物，如電纜、油管、風(fēng)管、氣管及金屬管道等穿過隔強(qiáng)或隔層時(shí)形成的各種電纜橋架的防火分隔，具有防火功能，特別應(yīng)用在較小的電纜貫穿孔洞、縫隙及其它阻火堵料不宜封堵的異型孔洞和更換電纜較為頻繁的場(chǎng)所。

有機(jī)與無機(jī)防火堵料匹配施工---對(duì)大面積的洞穴工程，以需經(jīng)常拆卸的，可選用此辦法。 一些細(xì)小的縫隙，使用有機(jī)堵料極易達(dá)到施工目的，但對(duì)于大面積的洞穴，由于它柔軟，無法定型，很難達(dá)到施工要求，所以對(duì)大洞穴的施工必須使用有機(jī)與無機(jī)堵料匹配的施工方法。也可使用無機(jī)堵料，阻火包單獨(dú)或聯(lián)合施工。

（1）選擇大于電線、電纜用長(zhǎng)于封堵墻的截面的塑料管，剪開，套在施工段的電線電纜上，使套在電線電纜的塑料管能自由移動(dòng)并且再理想的是以電線電纜為中心，電線電纜的四周能包裹壹公分有機(jī)堵料的縫隙。

（2）上述工作做好后，視要施工的洞穴大小釘制模板，堵入調(diào)好的無機(jī)堵料。

（3）無機(jī)堵料使用方法用及用料計(jì)算---該堵料在施工時(shí)先根據(jù)需要封堵孔洞的大小，估算堵料的用量，然后把堵料放入容器內(nèi)按1∶0.6-0.7的比例加入清水?dāng)嚢璩珊隣盍⒓词褂?，如用量較大時(shí)，通常分?jǐn)?shù)次完成。每次攪拌量在5公斤左右。對(duì)較大的孔洞封堵時(shí)，可適量的鋼筋以增加期強(qiáng)度，封堵厚度根據(jù)需要確定，一般不少于15厘米。填充孔洞體積1m3。需要該堵料1.3噸。

(4)當(dāng)無機(jī)堵料堵制完畢約15分鐘,則拆去塑料套管,即可在縫隙中填補(bǔ)有機(jī)堵料。 [3]

注意事項(xiàng)

(一)防火封堵工程應(yīng)由經(jīng)過訓(xùn)練合格的專業(yè)施工隊(duì)施工，工中的安全技能和勞動(dòng)維護(hù)等需求,應(yīng)按照國(guó)家現(xiàn)行有關(guān)規(guī)定履行。

(二)施工前應(yīng)做下列預(yù)備工作：

1、描繪和關(guān)聯(lián)產(chǎn)物的技能需求，承認(rèn)并修整現(xiàn)場(chǎng)條件。

2、應(yīng)根據(jù)現(xiàn)場(chǎng)狀況預(yù)備施工東西和施工人員人身安全維護(hù)設(shè)備等必要的作業(yè)條件。

3、應(yīng)對(duì)防火封堵資料的適用性、質(zhì)量和關(guān)聯(lián)的測(cè)試報(bào)告或證書等逐個(gè)進(jìn)行查驗(yàn)。

4、防火封堵資料的包裝應(yīng)堅(jiān)持完好，張貼產(chǎn)物合格認(rèn)證標(biāo)簽，并標(biāo)明有用日期、儲(chǔ)存辦法及施工辦法。

5、對(duì)查驗(yàn)成果要做具體記載。

(三)施工現(xiàn)場(chǎng)應(yīng)預(yù)先計(jì)劃資料寄存區(qū)。各類型的防火封堵資料，應(yīng)按相應(yīng)的溫度、濕度等儲(chǔ)存環(huán)境需求進(jìn)行儲(chǔ)存。

(四)防火封堵工程的施工要嚴(yán)厲按描繪施工圖和相應(yīng)的施工工藝技能文件進(jìn)行，不得隨意更改。

(五)蔭蔽的防火封堵工程施工過程中要有監(jiān)理單位查看認(rèn)可，填寫相應(yīng)的蔭蔽工程施工記載。

防火堵料編輯

防火封堵材料（產(chǎn)品）用于封堵各種貫穿物，如電纜、風(fēng)管、油管、氣管等穿過墻（倉(cāng)）壁、樓（甲）板時(shí)形成的各種開口以及電纜橋架的防火分隔，以免火勢(shì)通過這些開口及縫隙蔓延，具有優(yōu)良的防火功能，便于更換。

研制

1、 有機(jī)防火堵料的研制對(duì)于有機(jī)防火堵料的研制,可從兩個(gè)方面考慮,一是從理化性能角度出發(fā)選擇基料(樹脂);二是從防火隔熱角度出發(fā)選擇阻燃劑。

（1）樹脂的選擇。由于有機(jī)防火堵料除具有高效的防火隔熱性能和較好的理化性能外,還要求其具有高度柔韌性,以適應(yīng)接縫的各種形變移位,同時(shí)還應(yīng)具備耐候耐水,對(duì)電纜無腐蝕和無硬脆性等特點(diǎn),因而堵料所采用的樹脂是關(guān)鍵組分之一。樹脂的選擇不僅決定堵料的理化性能,還直接影響堵料的防火隔熱效果。實(shí)驗(yàn)表明,環(huán)氧樹脂、高氧化聚乙烯樹脂、有機(jī)硅樹脂、氯丁橡膠等可以作為選擇的對(duì)象。這些樹脂的玻璃化溫度低,在常溫、低溫下有較好的柔韌性,且有較好的耐熱性和良好的粘結(jié)性。采用這些樹脂并合理地配以其他組分制成的有機(jī)防火堵料,其理化性能和防火性能能滿足要求。

（2）阻燃劑的選擇。阻燃劑是防火堵料的另一關(guān)鍵組分,它對(duì)堵料的防火隔熱性能影響極大。選擇的阻燃劑必須與堵料中的其他組分相互配合,使堵料具有優(yōu)良的理化性能,且在受火時(shí)形成致密的隔熱層,而具有較好的隔熱效果。通過查對(duì)一些阻燃劑的性能,我們認(rèn)為,選用磷、鈣及鋁的復(fù)合阻燃劑效果較好。實(shí)驗(yàn)發(fā)現(xiàn),阻燃劑的用量對(duì)堵料的綜合性能影響較大,若阻燃劑用量太大,其隔熱封堵效果好,但堵料的理化性能受影響;若阻燃劑用量過少,其理化性能好,但隔熱效果差。

（3）有機(jī)堵料的組成。當(dāng)粘結(jié)劑(樹脂)、阻燃劑確定后,再配以相應(yīng)的填料、助劑等,就可得到有機(jī)堵料的基本配方。我們采用正交試驗(yàn)的方法對(duì)配方加以篩選和優(yōu)化,最后確定了有機(jī)堵料的最佳配方。 該有機(jī)防火堵料經(jīng)湖北省消防總隊(duì)抽樣,送國(guó)家防火建材質(zhì)檢中心檢測(cè),其耐火極限達(dá)一級(jí),各理化性能指標(biāo)達(dá)到標(biāo)準(zhǔn)規(guī)定的有機(jī)防火堵料的指標(biāo)要求。

2、無機(jī)防火堵料的研制

在無機(jī)防火堵料的研制中,阻燃劑的確定與有機(jī)堵料相似,主要要考慮的問題一個(gè)是粘結(jié)劑及固化劑的選擇,一個(gè)是填料的選擇。
